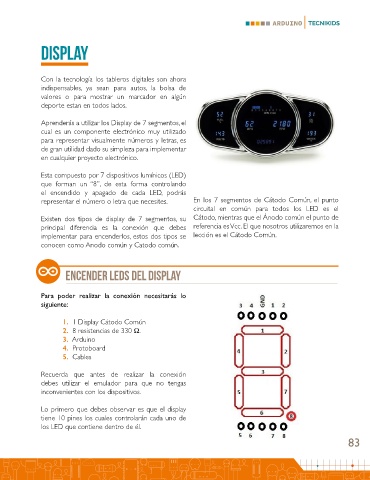

Page 83 - Libro

TECNIKIDS

display

Con la tecnología los tableros digitales son ahora
indispensables, ya sean para autos, la bolsa de
valores o para mostrar un marcador en algún
deporte estan en todos lados.

Aprenderás a utilizar los Display de 7 segmentos, el
cual es un componente electrónico muy utilizado
para representar visualmente números y letras, es
de gran utilidad dado su simpleza para implementar
en cualquier proyecto electrónico.

Esta compuesto por 7 dispositivos lumínicos (LED)
que forman un “8”, de esta forma controlando
el encendido y apagado de cada LED, podrás
representar el número o letra que necesites. En los 7 segmentos de Cátodo Común, el punto
circuital en común para todos los LED es el
Existen dos tipos de display de 7 segmentos, su Cátodo, mientras que el Ánodo común el punto de
principal diferencia es la conexión que debes referencia es Vcc. El que nosotros utilizaremos en la
implementar para encenderlos, estos dos tipos se lección es el Cátodo Común.
conocen como Anodo común y Catodo común.

encender LEDs del display

Para poder realizar la conexión necesitarás lo
siguiente:

1. 1 Display Cátodo Común
2. 8 resistencias de 330 Ω.
3. Arduino
4. Protoboard
5. Cables

Recuerda que antes de realizar la conexión
debes utilizar el emulador para que no tengas
inconvenientes con los dispositivos.

Lo primero que debes observar es que el display
tiene 10 pines los cuales controlarán cada uno de
los LED que contiene dentro de él.
