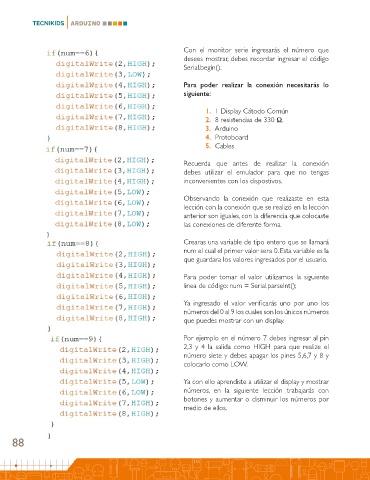

Con el monitor serie ingresarás el número que
desees mostrar, debes recordar ingresar el código
Serial.begin().

Para poder realizar la conexión necesitarás lo
siguiente:

1. 1 Display Cátodo Común
2. 8 resistencias de 330 Ω.
3. Arduino
4. Protoboard
5. Cables

Recuerda que antes de realizar la conexión
debes utilizar el emulador para que no tengas
inconvenientes con los dispostivos.

Observando la conexión que realizaste en esta
lección con la conexión que se realizó en la lección
anterior son iguales, con la diferencia que colocaste
las conexiones de diferente forma.

Crearas una variable de tipo entero que se llamará
num el cual el primer valor sera 0. Esta variable es la
que guardara los valores ingresados por el usuario.

Para poder tomar el valor utilizamos la siguiente
linea de código: num = Serial.parseInt();

Ya ingresado el valor verificarás uno por uno los
números del 0 al 9 los cuales son los únicos números
que puedes mostrar con un display.

Por ejemplo en el número 7 debes ingresar al pin
2,3 y 4 la salida como HIGH para que realize el
número siete y debes apagar los pines 5,6,7 y 8 y
colocarlo como LOW.

Ya con ello aprendiste a utilizar el display y mostrar
números, en la siguiente lección trabajarás con
botones y aumentar o disminuir los números por
medio de ellos.
