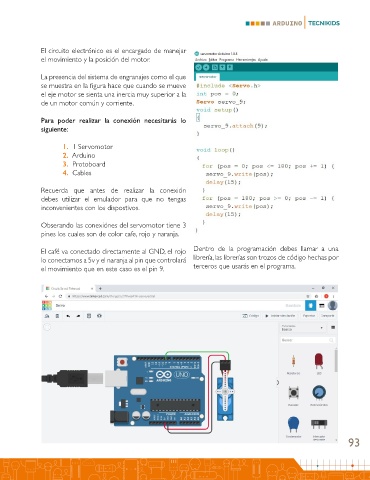

TECNIKIDS
El circuito electrónico es el encargado de manejar
el movimiento y la posición del motor.
La presencia del sistema de engranajes como el que
se muestra en la figura hace que cuando se mueve
el eje motor se sienta una inercia muy superior a la
de un motor común y corriente.
Para poder realizar la conexión necesitarás lo
siguiente:
1. 1 Servomotor
2. Arduino
3. Protoboard
4. Cables
Recuerda que antes de realizar la conexión
debes utilizar el emulador para que no tengas
inconvenientes con los dispostivos.
Obserando las conexiónes del servomotor tiene 3
pines los cuales son de color cafe, rojo y naranja.
El café va conectado directamente al GND, el rojo Dentro de la programación debes llamar a una
lo conectamos a 5v y el naranja al pin que controlará librería, las librerías son trozos de código hechas por
el movimiento que en este caso es el pin 9. terceros que usarás en el programa.
